目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常一起上一級直流斷路器的越級跳閘，從而引起其他饋電線路的斷路事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其他直流保護電器動作特性不匹配帶來的隱患，國電電網公司規定，對于新裝或正在運行的直流保護電器，需保證其直流回路級差配合的正確性。DL/T5044-2014《電力工程直流技術設計規程》規定，變電站直流系統中的直流斷路器的級差配合方案應滿足選擇性保護的要求?！秶译娋W(wǎng)公司十八項電網重大反事故措施》第5.1.1.10條：變電站饋出網絡應采用輻射型供電方式，嚴禁采用環狀供電方式。第5.1.1.15條：除蓄電池出口總?cè)蹟嗥魍?逐步將現有運行的熔斷器更換為直流專用斷路器，當直流斷路器與蓄電池組出口總?cè)蹟嗥髋浜蠒r(shí)，應考慮動作特性的不同，對級差作適當調整?！秶译娋W(wǎng)公司防止變電站全停十六項措施》第8.3.1條規定：對新建或改造的變電站直流系統應在投運前由施工單位做直流斷路器（熔斷器）上下級級差配合試驗，合格后方可投運。保護電器如何正確選型及上下級之間選擇性保護的配合問題，直接關系到能否把直流電源的故障限制在小范圍內，這對防止事故擴大和設備嚴重?fù)p壞至關重要。

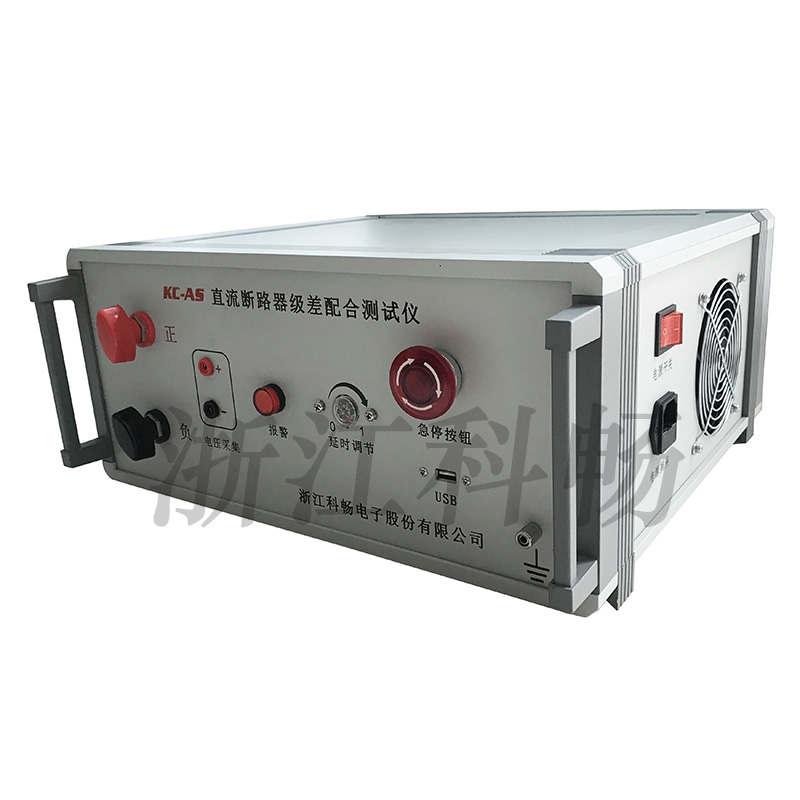

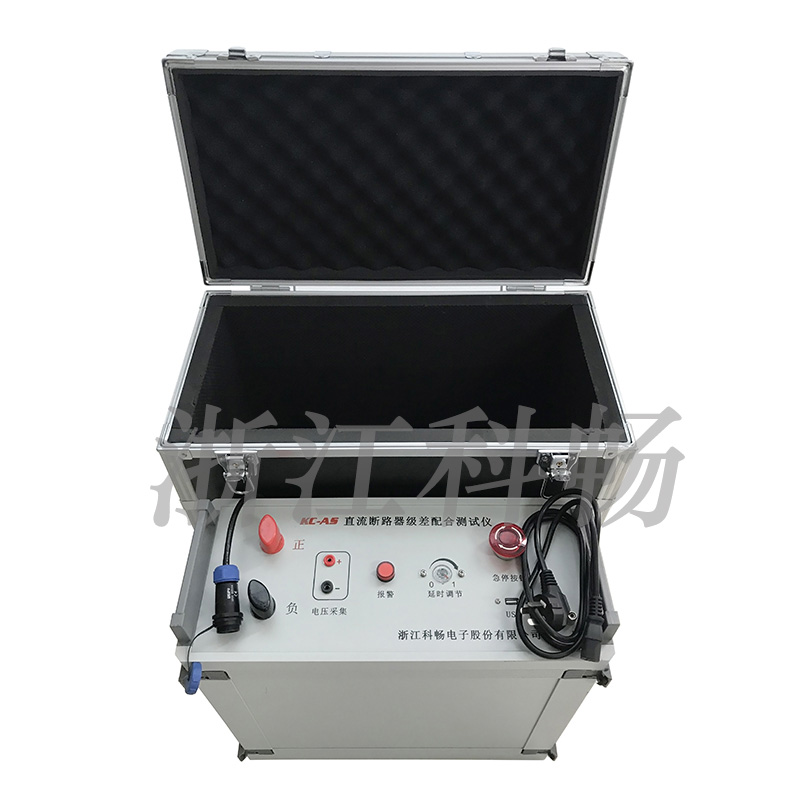

目前，發電廠、變電站的直流電源系統基本上都能按照相關標準進行設計，保證2-4個級差，但現場運行的直流斷路器級差配合是否滿足選擇性保護的要求，檢修維護人員因不具備相應的測試手段和工具，無法進行試驗驗證，這就給電力系統安全留下隱患，為此我公司推出了一種適合變電站現場使用、方便攜帶、自動化程度高的直流電源保護級差配合測試儀，以方便運行維護部門對直流保護電器級差配合進行校驗，提高直流系統運行的可靠性，保證電網安全可靠運行。
本測試儀適用電壓等級DC110V、DC220V的直流電源系統適用。
